引言

在软件工程和系统架构设计中,统一建模语言(UML)是沟通复杂逻辑、梳理业务需求以及规划技术架构的通用语言。UML 2.5.1 作为当前的正式规范,提供了一套标准化的图示方法,帮助团队在开发前达成共识,在开发中保持同步,在维护时快速理解系统全貌。

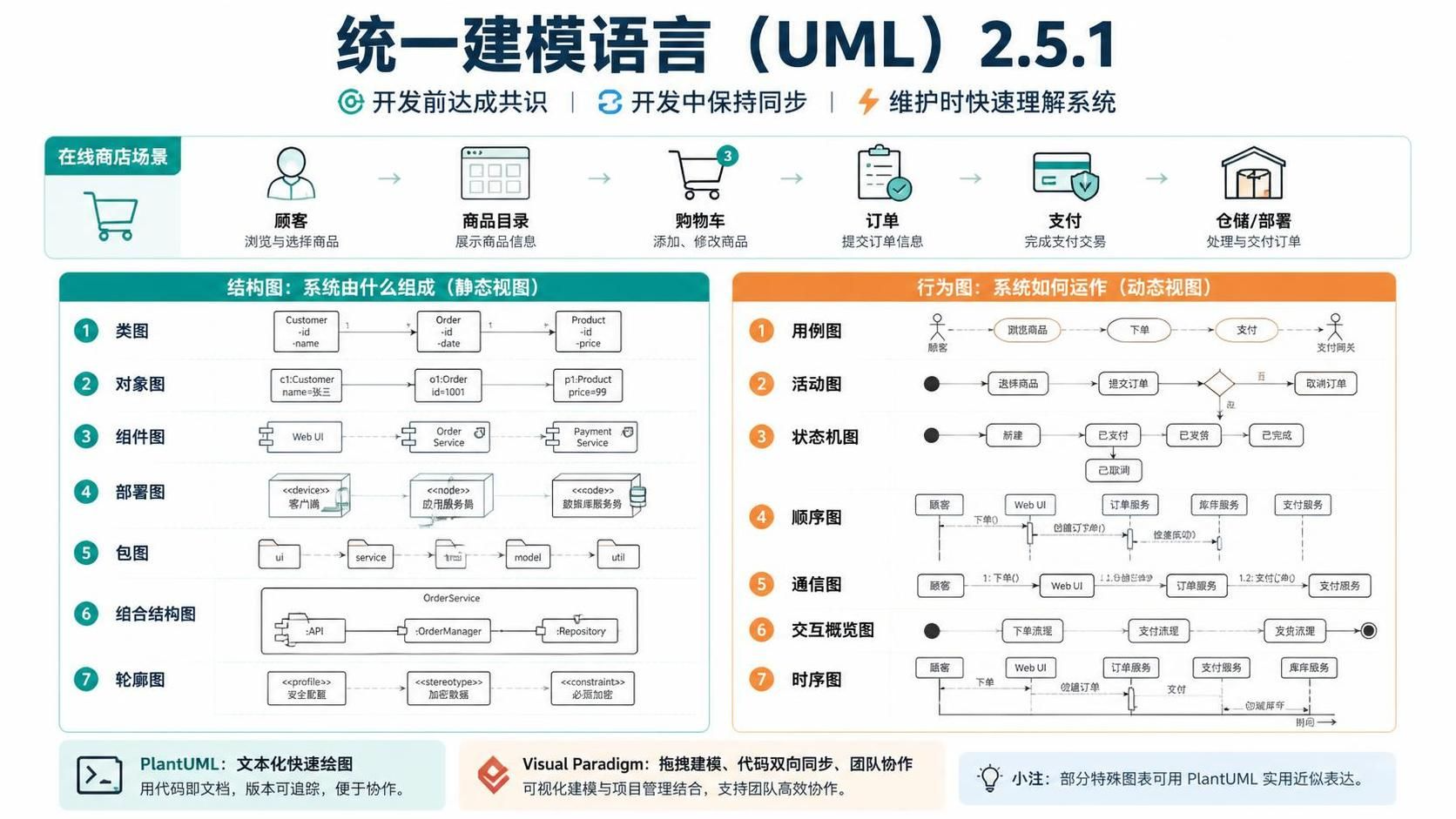

UML 图表通常分为两大类:结构图(Structural Diagrams),描述系统的静态组成部分;以及行为图(Behavioral Diagrams),描述系统的动态交互和流程。本文将以一个统一的“在线商店”场景为例,深入解析这 14 种核心 UML 图表。虽然 PlantUML 是一种流行的文本化渲染工具,但在企业级大型项目中,可视化工具如 Visual Paradigm 提供了更强大的拖拽式建模、代码双向同步以及团队协作功能。本文将结合 Visual Paradigm 的最佳实践,展示如何高效利用这些图表。

UML 2.5.1 全景指南:从结构到行为的系统化建模实践

核心概念与工具选择

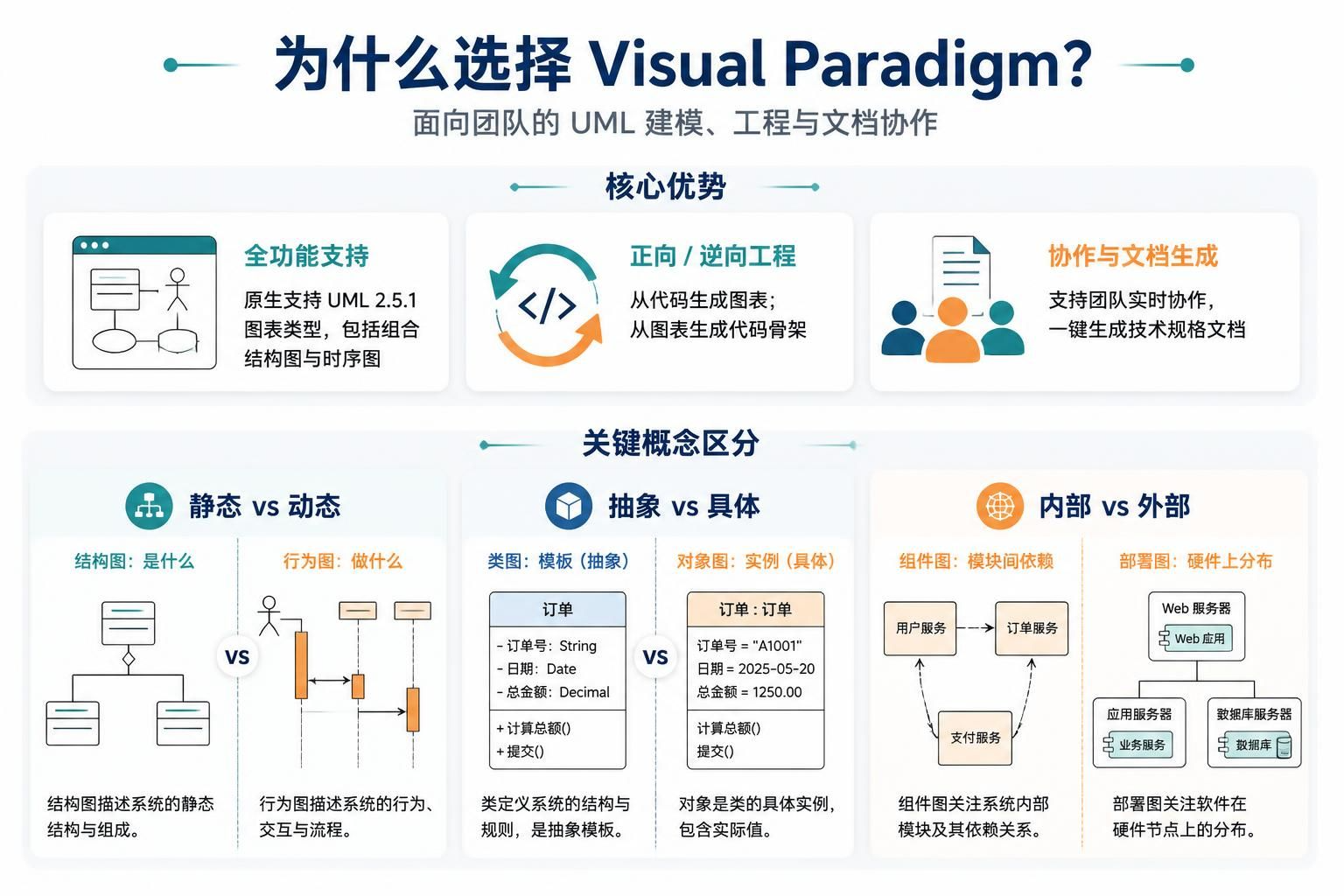

为什么选择 Visual Paradigm?

虽然文本生成工具(如 PlantUML)适合快速原型和版本控制集成,但 Visual Paradigm 作为业界领先的建模工具,具有以下优势:

  • 全功能支持:原生支持所有 UML 2.5.1 图表类型,包括复杂的组合结构和时序图。

  • 正向/逆向工程:可以从代码生成图表,也可以从图表生成代码骨架。

  • 协作与文档生成:支持团队实时协作,并能一键生成详细的技术规格文档。

关键概念区分

  • 静态 vs 动态:结构图关注“是什么”,行为图关注“做什么”。

  • 抽象 vs 具体:类图是抽象模板,对象图是具体实例。

  • 内部 vs 外部:组件图关注模块间依赖,部署图关注硬件节点分布。


第一部分:结构图 (Structural Diagrams)

结构图描述了系统的静态骨架,展示了系统由哪些部分组成以及它们之间的关系。

1. 类图 (Class Diagram)

类图是面向对象设计的核心。它展示了系统中的类、属性、操作以及类之间的关系(如关联、继承、组合)。

Visual Paradigm 提示:在 VP 中,使用“Composition”工具绘制实心菱形以表示强拥有关系(如订单包含订单项),使用“Association”表示普通关联。

@startuml
class Customer {
  +id: String
  +email: String
  +placeOrder(): Order
}

class Order {
  +number: String
  +status: OrderStatus
  +total(): Money
}

class OrderLine {
  +quantity: int
  +unitPrice: Money
}

class Product {
  +sku: String
  +name: String
}

Customer "1" -- "0..*" Order : places
Order "1" *-- "1..*" OrderLine : contains
OrderLine "*" --> "1" Product : refers to
@enduml

解读:一个客户可以下多个订单;一个订单包含一个或多个订单项;每个订单项指向一个产品。实心菱形表示组合关系:订单拥有其订单项的生命周期。

2. 对象图 (Object Diagram)

对象图展示了某一特定时刻的具体实例及其链接。它对于用具体数据解释类模型非常有用。

Visual Paradigm 提示:在 VP 中,可以通过右键点击类图中的实例来自动生成对象图,确保数据一致性。

@startuml
object "alice:Customer" as alice {
  id = C104
  email = [email protected]
}

object "order:Order" as order {
  number = O9001
  status = PAID
}

object "line:OrderLine" as line {
  quantity = 2
  unitPrice = 19.99
}

object "mug:Product" as mug {
  sku = MUG-01
  name = Travel mug
}

alice -- order
order *-- line
line --> mug
@enduml

3. 组件图 (Component Diagram)

组件图展示了可部署或可替换的软件部分及其依赖关系。用于沟通应用程序架构和集成边界。

Visual Paradigm 提示:使用 VP 的“Component”形状,并通过“Dependency”箭头连接,清晰展示微服务或模块间的接口调用。

@startuml
component "Web Store" as web
component "Order Service" as orders
component "Payment Adapter" as payments
database "Order DB" as db
cloud "Payment Provider" as provider

web --> orders : REST
orders --> db : SQL
orders --> payments : authorize
payments --> provider : HTTPS
@enduml

4. 复合结构图 (Composite Structure Diagram)

复合结构图展示了分类器(如组件或类)的内部部分以及这些部分如何通过端口连接。当内部协作比周围系统架构更重要时使用。

注意:PlantUML 对此支持有限,以下仅为近似表达。在 Visual Paradigm 中,这是原生支持的标准图表,可精确绘制端口(Port)和连接器(Connector)。

@startuml
allowmixing
skinparam componentStyle rectangle

class Car {
}

package "Car" {
  component "engine : Engine" as engine {
    portout p1
  }

  component "transmission : Transmission" as trans {
    portin p2
    portout p3
  }

  component "wheel : Wheel [4]" as wheels {
    portin p4
  }

  p1 -- p2 : drives
  p3 -- p4 : power
}

@enduml

5. 部署图 (Deployment Diagram)

部署图将软件工件或服务映射到硬件节点和执行环境。用于解释软件运行位置及运行时节点的通信方式。

Visual Paradigm 提示:VP 允许定义节点的具体配置(如 CPU、内存),并支持生成部署脚本。

@startuml
node "Customer device" as client {
  artifact "Browser"
}

node "Cloud" {
  node "Application host" as appHost {
    artifact "Store API"
  }
  database "Order database" as db
}

cloud "External payment provider" as pay

client --> appHost : HTTPS
appHost --> db : SQL
appHost --> pay : HTTPS
@enduml

6. 包图 (Package Diagram)

包图将模型元素分组为命名空间或层,并显示这些组之间的依赖关系。用于解释代码组织和架构方向。

@startuml
package "store.web" {
  class CheckoutController
}

package "store.application" {
  class PlaceOrder
}

package "store.domain" {
  class Order
  class Product
}

package "store.persistence" {
  class OrderRepository
}

CheckoutController ..> PlaceOrder
PlaceOrder ..> Order
PlaceOrder ..> OrderRepository
@enduml

7. 配置文件图 (Profile Diagram)

配置文件图使用构造型(Stereotypes)、标记值和约束来定义 UML 的领域特定扩展。当项目需要超出标准 UML 的一致建模词汇表时使用。

注意:PlantUML 仅能展示概念草图。Visual Paradigm 提供完整的 Profile 编辑器,允许定义元模型扩展。

@startuml
class "«profile» StoreProfile" as Profile
class "«stereotype» «Service»" as Service
class "«stereotype» «Repository»" as Repository
class "«metaclass» Component" as Component

Profile ..> Service : defines
Profile ..> Repository : defines
Service ..> Component : extends
Repository ..> Component : extends

note right of Service
  tagged value:
  owner: String
end note
@enduml

第二部分:行为图 (Behavioral Diagrams)

行为图描述了系统的动态方面,即系统如何响应事件、处理数据以及与用户交互。

8. 用例图 (Use Case Diagram)

用例图展示了外部参与者(Actors)与他们交互的系统目标。用于确立范围并在高层面捕获功能需求。

Visual Paradigm 提示:使用 VP 的“Include”和“Extend”关系来细化用例之间的依赖,避免重复描述通用流程。

@startuml
left to right direction
actor Customer
actor "Payment Provider" as Provider

rectangle "Online Store" {
  usecase "Browse products" as Browse
  usecase "Place order" as Place
  usecase "Pay for order" as Pay
  usecase "Track order" as Track
}

Customer --> Browse
Customer --> Place
Customer --> Track
Provider --> Pay
Place ..> Pay : <<include>>
@enduml

9. 活动图 (Activity Diagram)

活动图对工作流程进行建模:动作、决策、并行路径和交接。用于业务流程、操作程序或算法的控制流。

@startuml
start
:Select items;
:Enter delivery details;
:Calculate total;

if (Items available?) then (yes)
  :Authorize payment;
  if (Payment approved?) then (yes)
    :Create order;
    :Send confirmation;
  else (no)
    :Show payment error;
  endif
else (no)
  :Show unavailable items;
endif

stop
@enduml

10. 状态机图 (State Machine Diagram)

状态机图描述实体可以占据的状态以及导致转换的事件或条件。当对象的行为取决于其当前状态时使用。

Visual Paradigm 提示:VP 支持状态机的仿真执行,可以在编码前验证状态转换逻辑是否正确。

@startuml
[*] --> Draft
Draft --> PendingPayment : submit
PendingPayment --> Paid : payment approved
PendingPayment --> Cancelled : payment declined
PendingPayment --> Cancelled : customer cancels
Paid --> Shipped : dispatch
Shipped --> Delivered : delivery confirmed
Cancelled --> [*]
Delivered --> [*]
@enduml

11. 序列图 (Sequence Diagram)

序列图按时间顺序显示参与者之间交换的消息。用于描述场景、API 调用流或服务之间的交互。

@startuml
actor Customer
participant "Web Store" as Web
participant "Order Service" as Orders
participant "Payment Service" as Payments

Customer -> Web : submit checkout
Web -> Orders : create order
Orders -> Payments : authorize payment
Payments --> Orders : approved
Orders --> Web : order confirmation
Web --> Customer : show confirmation
@enduml

12. 通信图 (Communication Diagram)

通信图强调哪些对象进行协作以及它们之间的链接;消息编号显示交互顺序。当协作参与者的网络比时间线更重要时使用。

注意:PlantUML 使用对象链接草图近似。Visual Paradigm 提供专门的通信图编辑器,自动同步序列图消息。

@startuml
object Customer
object WebStore
object OrderService
object PaymentService

Customer --> WebStore : 1: checkout()
WebStore --> OrderService : 1.1: createOrder()
OrderService --> PaymentService : 1.2: authorize()
PaymentService --> OrderService : 1.3: approved
OrderService --> WebStore : 1.4: confirmation
@enduml

13. 交互概述图 (Interaction Overview Diagram)

提供交互的高级控制流视图,结合活动式流程和对交互场景的引用。用于显示几个序列级场景如何融入更大的流程中。

注意:以下 PlantUML 示例使用活动图作为概述。Visual Paradigm 允许直接嵌入序列图片段作为活动节点。

@startuml
skinparam conditionStyle InsideDiamond

title Interaction Overview Diagram: Order Processing System

start

:Customer places order;

if (Is Item In Stock?) then (yes)

  partition "sd Check Out Sequence" {
    :Authorize Payment;
    :Deduct Inventory;
  }

else (no)

  partition "sd Backorder Process" {
    :Notify Customer;
    :Generate Supplier Request;
  }

endif

fork
  partition "sd Shipping Sequence" {
    :Pack Order;
    :Ship to Address;
  }
fork again
  partition "sd Billing Sequence" {
    :Generate Invoice;
    :Send Receipt Email;
  }
end fork

:Close Order;

stop
@endum

14. 时序图 (Timing Diagram)

时序图显示状态或值随时间轴的变化。用于时间敏感的行为、协议、硬件交互或涉及持续时间和截止日期的需求。

Visual Paradigm 提示:VP 的时序图支持精确的时间刻度设置,适合嵌入式系统或实时交易系统的建模。

@startuml
robust "Order" as Order
concise "Payment" as Payment

@0
Order is Draft
Payment is Idle

@5
Order is Pending
Payment is Processing

@10
Payment is Approved

@12
Order is Confirmed
@enduml

如何选择正确的图表?

从你需要图表回答的问题开始:

  • 系统中有什么? 使用类图、对象图、组件图、复合结构图、包图、配置文件图或部署图。

  • 系统做什么? 使用用例图、活动图或状态机图。

  • 参与者如何协作? 使用序列图、通信图、交互概述图或时序图。

保持每张图表专注于一个目的,在不同图表中使用一致的名称,并仅包含针对受众和决策所需的足够细节。

结论

UML 2.5.1 提供了一套丰富的工具集,能够从不同维度全面刻画软件系统。无论是通过轻量级的 PlantUML 进行快速原型设计,还是使用功能强大的 Visual Paradigm 进行企业级架构治理,关键在于根据具体的沟通目标和受众选择合适的图表类型。结构图帮助我们构建稳固的系统骨架,而行为图则赋予系统生命力,展示其动态逻辑。熟练掌握这 14 种图表,并结合合适的工具,将极大提升团队的设计效率和质量。
