PMN 2.0 业务建模完全指南：使用 Visual Paradigm 实现流程可视化与优化

作者： /

引言

在当今快速变化的商业环境中，清晰、标准化的业务流程表示对于组织效率至关重要。业务过程模型和符号（BPMN）作为一种图形化表示法，旨在为技术用户和业务用户提供统一的视觉语言。自2004年由对象管理组（OMG）接管以来，BPMN 已成为全球公认的业务流程建模标准。

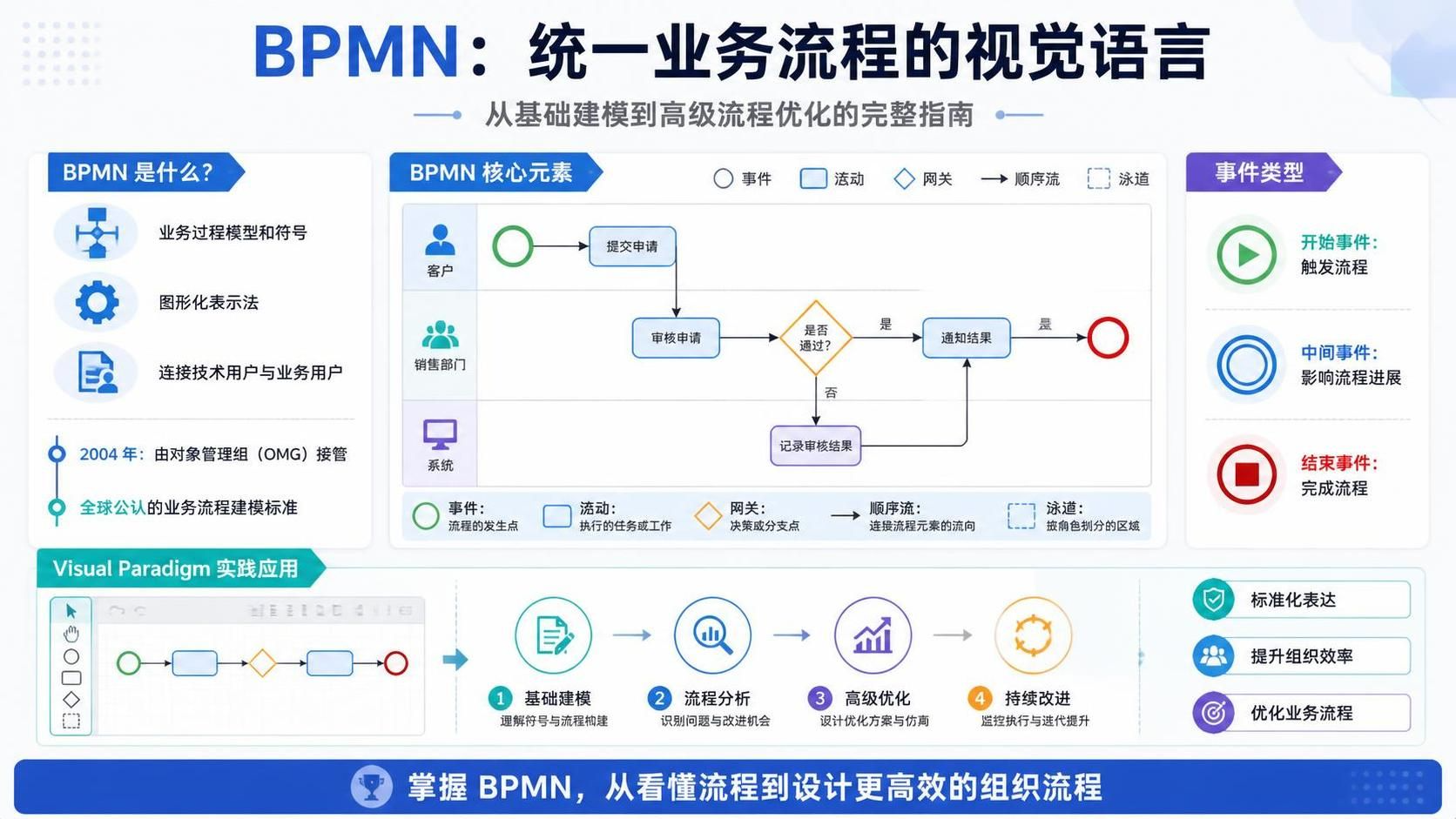

BPMN 流程图图解，展示核心元素、事件类型及 Visual Paradigm 实践应用，涵盖从基础建模到高级优化的完整指南。

本指南将深入探讨 BPMN 的核心元素、事件类型及其在 Visual Paradigm 工具中的实际应用，帮助您掌握从基础建模到高级流程优化的全套技能。

BPMN 核心元素解析

BPMN 的关键在于其标准化的形状和图标系统，这些图形元素构成了所有人都能识别和理解的标准视觉语言。虽然基本形状与流程图相似，但 BPMN 能够表示特定的业务动作，如部门间消息传递和问题升级。

主要元素类型

元素 符号 描述
活动 BPMN symbol - Task 活动是在业务流程中执行的工作。
事件 BPMN symbol - Start event 事件是过程中发生的某件事。
网关 BPMN symbol - symbol 网关用于控制过程中序列流的分叉和汇聚。
流 BPMN symbol - flow BPM 核心的两种主要流元素：· 序列流显示活动中执行的顺序。· 消息流显示流程两个参与者之间的消息流动。

深入理解 BPMN 事件

事件是 BPMN 中表示过程中”发生”的常见建模元素，以圆形表示。与任务或活动的执行不同，事件指示在流程开始、结束或进行中何时发生某事。

事件类型分类

  1. 开始事件（细单线）：发生在流程开始时，每个流程都以事件开始。

  2. 中间事件（细双线）：发生在流程中间（活动之间）。

  3. 结束事件（粗单线）：发生在流程结束时，每个流程至少有一个结束事件。

BPMN symbol - BPMN event types

简单 BPMN 图表示例
Simple BPMN diagram example

边界事件与中断/非中断事件

边界事件是显示在活动边界上的事件，可以在执行相关任务或活动时随时触发。边界事件是中间事件的一种类型。

BPMN symbol - Sub-process

BPMN 2.0 引入了非中断事件的概念。中断和非中断事件仅与中间事件相关，特别是边界中间事件：

  • 中断事件（实线）：更常见。一旦触发，当前任务停止，控制流沿新路径继续。

  • 非中断事件（虚线）：附加在子流程 A 边界的非中断计时器事件不会中断。子流程 A 将完成，流程将继续到子流程 B，同时并行流将从非中断计时器事件继续到处理超时子流程。

捕获与抛出事件

在 BPMN 中，所有三种类型的事件（开始、中间、结束）都可以是捕获和抛出事件：

  • 捕获事件：具有定义的触发器。一旦触发器激活或触发，它们就会启动。

  • 抛出事件：是捕获事件的触发器，由流程触发。

BPMN catch vs throw event

事件和标记总结

BPMN 2.0 支持超过 60 种不同类型的事件，通过以下标记系统进行区分：

BPMN events and markers

  • 外圈样式：单圈（开始）、双圈（中间）、填充环（结束）

  • 内部标记：圆圈内的图标提供有关事件类型的更多信息

  • 中断性：实线表示中断事件，虚线表示非中断事件

  • 捕获/抛出：未填充的内部标记表示捕获事件，填充的内部标记表示抛出事件

BPMN 2.0 事件类型图表，展示消息、定时器、错误等事件在捕获与抛出、中断与非中断场景下的符号表示。

Visual Paradigm BPMN 功能详解

Visual Paradigm 提供直观的 BPMN 2.0 建模器，让您能够快速平滑地创建专业的业务流程图。

业务流程图

BPMN 提供任何人都能轻松理解的业务工作流图形表示，从业务分析师到利益相关者，有助于业务流程分析和改进。

BPMN Business Process Diagram

流程下钻

“打开”子流程并在另一个业务流程图中对较低级别的流程流进行建模。BPMN 工具让您轻松折叠子流程以隐藏细节，或展开它以查看较低级别的流程流。

Process Drill-Down

跨标准映射

作为全能视觉建模工具，Visual Paradigm 不仅支持一组图表，还能集成它们以最大化视觉建模的有效性。在流程设计中，您可以将流程流与其他建模范例映射，如 UML 形状、ERD 实体、线框图等。

Map with Any Standards, with No Boundary

工作程序编辑器

虽然 BPD 代表业务流程的鸟瞰图，但单个业务活动的操作程序可以在工作程序编辑器中进一步指定。此外，您可以输出包含流程图和工作程序的流程规范，并与团队共享作为工作指南。

Working Procedure Editor

As-is 和 To-be 流程

从基线（As-is）生成目标流程模型（To-be），并开始编辑目标以表示流程改进/重新工程的预期结果。后台保持可追溯性，使您能够在两个模型之间顺畅导航。

As-is and To-be Process

AI 驱动的现代团队业务流程映射

Visual Paradigm 将 AI 图表生成器直接集成到业务流程环境中。现在，您可以在几秒钟内从粗略的操作概念转换为完全符合 BPMN 的图表，让团队专注于优化而非手动绘制。

只需向 AI 引擎提供纯英文描述，无论是映射客户旅程还是复杂供应链，AI 驱动的逻辑解释都会即时构建任务、网关和交接序列。这为业务分析师提供了立即的高质量 AI 驱动基础，准备进行深入分析、利益相关者讨论和组织实施。

Visual Paradigm AI Diagram Generation window showing a prompt for an AI-powered Business Process Diagram of a customer order process.

RACI 和 CRUD 图表

RACI 图表是一个矩阵，展示不同人员、团队、部门或其他业务单元在完成业务活动中的不同职责。RACI 图表涉及参与者行和业务活动列。单元格用字母 R、A、C 或 I 标记，分别代表负责、问责、咨询和知情。

RACI chart

从 BPD 生成 RACI 图表

instantly 从业务流程图（BPD）形成 RACI 图表，并根据流程内容自动分配责任’R’。

从 BPD 生成 CRUD 图表

instantly 从 BPD 形成 CRUD 图表，以指示数据对象的创建、读取、更新或删除。

流程动画与模拟

流程动画

让业务流程设计活起来！动画工具清除研究静态图像流程流时遇到的障碍。它分析流程流并将流程设计转换为动画，供您、客户和同事动态查看。

Business process diagram animation

流程模拟

视觉模拟业务流程执行，研究整个过程中的资源消耗（如人力资源、设备等），评估成本，识别瓶颈，在现实世界业务实施之前试运行可能的流程改进选项。

Business process simulation

模拟功能包括：

  • 资源分配：指定执行业务流程所需的资源，以及每个任务和子流程所需的资源。

  • 可配置时间尺度：以实时、分钟、小时或天尺度模拟业务流程，查看整个执行时间线。

  • 成本评估：指定每个任务和子流程的成本。选择货币并评估总成本。

  • 完成图表：识别输入完成状态与时间的关系。

  • 资源使用图表：识别整个流程执行过程中不同业务活动的资源消耗。

  • 队列时间图表：显示流对象等待的时间，有助于识别流程瓶颈。

* As-is 和 To-be 流程、RACI & CRUD 图表、流程动画和模拟仅在 Visual Paradigm Standard、Professional 和 Enterprise 版本中可用。

结论

BPMN 作为标准化的业务流程建模语言，为组织提供了强大的可视化工具。通过 Visual Paradigm 这样的专业工具，企业不仅可以创建符合标准的流程图，还能利用 AI 辅助、流程模拟、RACI 矩阵等高级功能，实现从流程设计到优化改进的全生命周期管理。

掌握 BPMN 和 Visual Paradigm 的使用，将使您的团队能够更有效地沟通、分析和改进业务流程，最终提升组织效率和竞争力。无论您是业务分析师、流程专家还是项目经理，这些技能都将成为您职业发展的宝贵资产。
