引言
在复杂的软件开发和非软件系统设计中，清晰的沟通是成功的关键。正如那句老话所说：“一图胜千言”。统一建模语言（UML）正是为此而生。作为对象管理组织（OMG）制定的标准，UML 不仅仅是一种绘图工具，它是一套通用的可视化建模语言，用于指定、构建和记录系统的工件。
无论您是经验丰富的架构师，还是刚入门的开发人员，亦或是需要理解系统逻辑的业务分析师，UML 都能为您提供一种标准化的“通用语言”。本指南将深入探讨 UML 的核心概念、14 种图表类型及其应用场景，并介绍如何利用 Visual Paradigm 等现代工具提升建模效率。

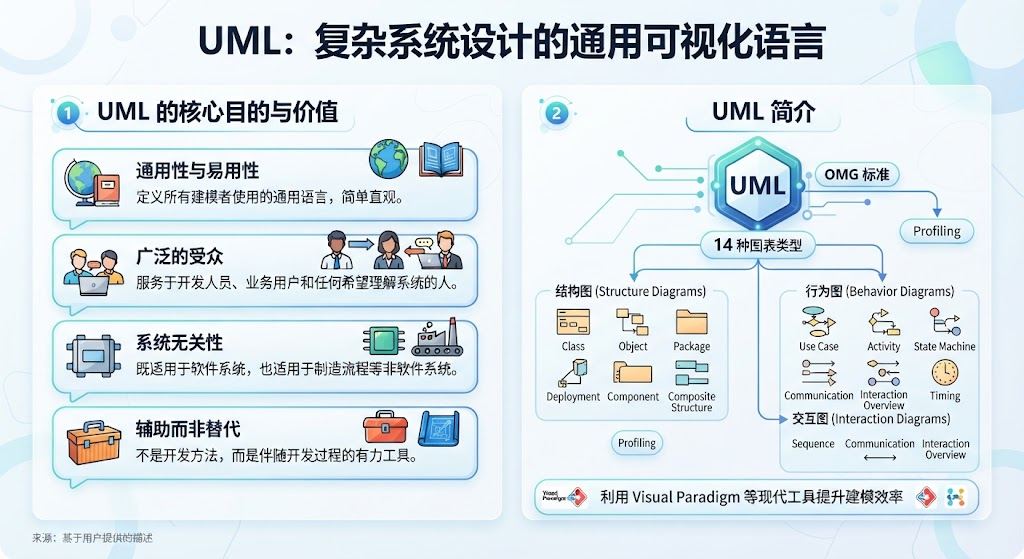

UML 的核心目的与价值
UML 的出现填补了面向对象开发早期缺乏标准方法论的空白。其核心目标包括：
-
通用性与易用性：定义一种所有建模者都能使用的通用语言，同时保持简单易懂。
-
广泛的受众：不仅服务于开发人员，也面向业务用户和任何希望理解系统的人。
-
系统无关性：既适用于软件系统，也适用于制造流程等非软件系统。
-
辅助而非替代：UML 本身不是开发方法，而是伴随开发过程，帮助构建成功系统的有力工具。
使用 UML 建模架构视图：4+1 视图模型
为了全面理解一个系统，我们需要从不同利益相关者的视角进行观察。UML 在定义这些视角方面发挥着重要作用，最著名的框架是 4+1 视图模型：
这五个视图分别是：
-
用例视图（Use Case View）：位于中心，描述系统的功能、外部接口和主要用户。它是其他所有视图的基础，确保架构元素源于需求。
-
逻辑视图（Logical View）：描述系统在实现单元上的结构，如包、类和接口。展示依赖关系、接口实现等。
-
实现视图（Implementation View）：描述开发工件在文件系统中的组织方式，如文件和目录。
-
进程视图（Process View）：描述运行时系统的结构，包括进程、线程、EJB、Servlet 等具有运行时行为的元素。关注性能、可靠性等质量属性。
-
部署视图（Deployment View）：描述系统如何映射到硬件上。
此外，如果持久性是系统的重要方面，还可以使用 数据视图（Data View），这是逻辑视图的特化。
UML 2 中的 14 种图表类型
UML 图表分为两大类：结构图（Structural Diagrams） 和 行为图（Behavioral Diagrams）。
一、结构建模（Static Structure）
结构图展示系统的静态结构及其组成部分。
1. 类图（Class Diagrams）
类图是最流行的 UML 图表，描述系统中的对象及其关系。它包含属性和函数，直接映射到面向对象语言。
示例：
上图展示了 User 和 Attachment 两个类。用户可以上传多个附件，因此两者通过关联连接，Attachment 端的多重性为 0..。
2. 对象图（Object Diagrams）
对象图是类图的实例，展示系统在特定时刻的具体状态。
示例：
上图展示了当用户 Peter 尝试上传两个附件时，User 和 Attachment 类的具体实例样子。
3. 组件图（Component Diagrams）
从实现视角描述系统的静态实现视图，包含库、文件、文件夹等物理组件。
示例：
4. 部署图（Deployment Diagrams）
描述系统的静态部署视图，由节点及其关系组成，主要由系统工程师使用。
示例：
5. 包图（Package Diagrams）
显示包以及包之间的依赖关系，常用于展示多层应用程序模型。
示例：
6. 复合结构图（Composite Structure Diagrams）
UML 2.0 新增 artifacts，展示类的内部结构、部分、端口以及它们之间的连接器。
示例：
7. 剖面图（Profile Diagrams）
允许创建领域和平台特定的构造型（stereotypes），并定义它们之间的关系。
示例：
二、行为建模（Dynamic Behavior）
行为图展示系统中对象随时间变化的动态行为。
8. 用例图（Use Case Diagrams）
描述系统的功能需求，包含用例、参与者及其关系。用于高层设计以捕获系统需求。
示例：
9. 状态机图（State Machine Diagrams）
建模对象的整个生命周期，展示对象在不同状态之间的转换。
示例：
10. 活动图（Activity Diagrams）
描述从一个活动到另一个活动的控制流，适用于建模业务流程和工作流。
示例：
11. 序列图（Sequence Diagrams）
基于时间序列建模对象间的协作，展示在特定用例场景下对象如何交互。
示例：
12. 通信图（Communication Diagrams）
与序列图语义等价，但更侧重于展示对象间的协作关系而非时间顺序。
示例：
(注：此处原文图片链接指向活动图，但在通信图章节中，通常应展示通信图示例。根据原文保留链接)
13. 交互概述图（Interaction Overview Diagrams）
活动图的变体，节点是交互或交互出现，专注于控制流的概述。
示例：
14. 时序图（Timing Diagrams）
序列图的特殊形式，轴反转，时间从左向右增加，生命线垂直排列，展示对象在给定时间段内的行为。
示例：
借助生成式 AI 将 UML 付诸实践
在现代软件架构中应用 UML 原则可能具有挑战性。Visual Paradigm 的 AI 驱动工具弥合了抽象需求与专业级图表之间的差距，帮助您快速可视化复杂系统。
-
💬 AI 图表聊天机器人：通过自然对话即时起草图表，完美用于快速捕获用例视图和系统行为。
-
🌐 AI WebApps：逐步 AI 引导的工作流程，从简单草图到详细实现视图，创建并演化您的架构。
-
⚡ AI 图表生成器：直接在 Visual Paradigm Desktop 中生成专业的 UML 图表，确保完全符合 OMG 标准。
-
📝 OpenDocs：现代化的知识管理系统，集中您的文档并嵌入实时 AI 生成的图表。
准备好现代化您的建模流程了吗？探索 AI 图表生态系统 →
结论
UML 作为一种非专有、开放的标准，成功统一了以往各种建模语言之间的差异，并整合了不同系统类型、开发阶段和内部概念的视角。通过掌握这 14 种图表类型，并结合 Visual Paradigm 等强大工具及最新的 AI 技术，您可以更高效地沟通设计意图，降低开发风险，并构建出更加健壮和可维护的系统。
无论是用于需求分析、系统设计还是文档记录，UML 都是现代软件工程不可或缺的基石。
