BPMN 2.0 完全指南：使用 Visual Paradigm 打造清晰高效的业务流程

简介

在当今快速变化的商业环境中，理解企业如何运作是业务流程改进的第一步，也是最关键的一步。业务流程建模符号（Business Process Model and Notation，简称 BPMN） 提供了一套图形化的表示方法，能够清晰地展示业务工作流程。无论是业务分析师、利益相关者、技术专家还是管理人员，都能通过 BPMN 轻松理解业务逻辑，从而促进业务流程的分析和优化。

BPMN 是由对象管理组（OMG）维护的行业标准，旨在弥合业务过程设计与实施之间的沟通鸿沟。它不仅直观易懂，而且功能强大，足以描绘复杂的业务场景。本文将深入介绍 BPMN 的核心概念、符号体系，并结合 Visual Paradigm 这一强大的建模工具，展示如何高效地构建和分析业务流程。

什么是 BPMN？

BPMN 是一种用于业务分析应用和指定企业流程工作流的可视化建模语言。它是一种开放的图形流程图标准，被广泛用于定义业务工作流。由于其直观性，BPMN 图表可以被所有业务利益相关者轻松理解，包括业务用户、业务分析师、软件开发人员和数据架构师。

BPMN 的历史沿革

BPMN 源于多种业务建模符号的综合。它最初由业务流程管理倡议组织（BPMI）于 2004 年发布。2005 年，BPMI 与 OMG（对象管理组）合并，此后 BPMN 由 OMG 负责维护。

2006年2月：OMG 发布了 BPMN 规范文档。
2010年：开发了 BPMN 2.0 版本。
2013年12月：发布了当前版本的规范。
ISO 标准：最新版本 BPMN 2.0.2 已正式由 ISO 发布为 2013 版标准：ISO/IEC 19510。

BPMN 的核心目标与优势

BPMN 的主要目标是服务于三类人群：

负责流程实施的技术专家。
创建和改进流程的业务分析师。
监控和控制流程的管理者。

使用 BPMN 的主要优势包括：

行业标准：由非营利行业组织 OMG 联盟开发。
统一理解：提供一种所有业务利益相关者都能轻易理解的标准符号。
弥合差距： bridging the communication gap between business process design and implementation（弥合业务流程设计与实施之间经常出现的沟通差距）。
简单易学且功能强大：既能描绘简单的流程，也能处理复杂的业务逻辑。
提升效率：帮助团队更有效地响应流程中发现的问题。

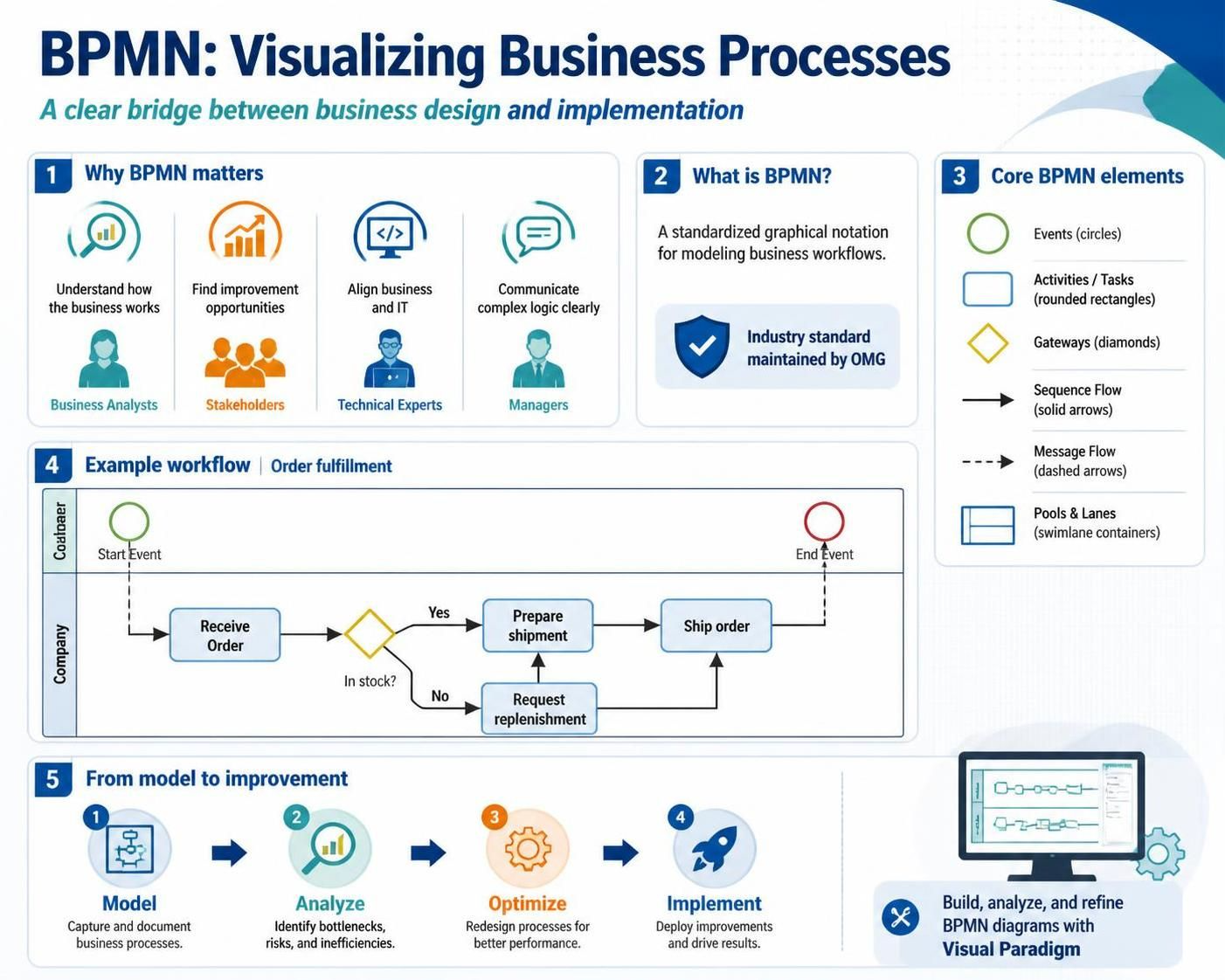

BPMN 核心符号体系

在 BPMN 中，流程通过一系列图形元素进行描述。为了便于识别和使用，BPMN 标准将这些元素分为五大基本类别。

1. 泳道 (Swimlanes)

泳道是代表流程参与者的图形容器。它们可以水平或垂直排列，语义相同，仅表现形式不同。水平泳道中流程从左向右流动，垂直泳道中流程从上向下流动。常见的参与者包括客户、会计部门、支付网关和开发团队等。

泳道分为两种类型：池 (Pools) 和 道 (Lanes)。

池 (Pools)

池代表业务流程中的参与者，可以是特定的实体（如部门）或角色（如助理经理、医生、供应商）。

黑盒池 (Blackbox Pool)：这是一种特殊的池，内部为空。通常用于建模对当前流程没有内部影响的外部实体。例如，如果流程关注的是厨师如何准备饭菜，那么“客户”就可以作为一个黑盒池，因为客户的具体内部操作不在当前建模范围内。

道 (Lanes)

道是池的子分区。例如，在一个“部门”池中，可以有“部门主管”和“普通职员”两个道。道也可以嵌套，但建议主要用于建模业务流程，而非组织结构图。

2. 流元素 (Flow Elements)

流元素是定义流程行为的主要元素，它们相互连接形成业务工作流。流元素分为三类：事件 (Events)、活动 (Activities) 和 网关 (Gateways)。

活动 (Activities)

活动是在业务流程中执行的工作，显示为圆角矩形。

任务 (Task)：原子性工作，无法或无需进一步分解。
子流程 (Sub-Process)：非原子的复杂工作，可以分解为更小的工作。子流程通常包含另一个详细级别的 BPMN 图。选择任务还是子流程取决于你需要了解的详细程度。

事件 (Events)

事件是可能影响业务流程的事情，显示为圆形。有时圆圈内有图标表示触发类型。

开始事件 (Start Event)：指示流程的开始。
中间事件 (Intermediate Event)：驱动基于特定事件的流程流向。可以附加在活动上（表示活动期间发生的事件）或通过连接线连接（表示前一个流元素执行后发生的事件）。
结束事件 (End Event)：指示流程的完成。

网关 (Gateways)

网关负责控制业务流程的流向，显示为菱形。它们用于评估条件并做出决策。

排他网关 (Exclusive Gateway)：基于给定数据控制流程。只有一个满足条件的流出路径会被遍历。
包容网关 (Inclusive Gateway)：评估所有流出路径的条件。所有结果为正的路径都会被遍历，可能导致多个路径同时执行。
并行网关 (Parallel Gateway)：用于建模并行流，无需检查条件。所有流出路径必须同时执行。
基于事件的网关 (Event-Based Gateway)：用于建模基于事件的替代路径。例如，等待“Yes”或“No”回复。一旦其中一个事件被触发，该路径将被采用，其他路径失效。

3. 连接对象 (Connecting Objects)

连接对象用于连接流元素以形成流程。

顺序流 (Sequence Flows)：用带箭头的实线表示，显示流元素的顺序。注意：顺序流只能用于连接同一池内的流元素（同一池/道内，或同一池的不同道之间）。
消息流 (Message Flows)：用带箭头的虚线表示，用于显示池之间或池内元素之间的消息流动（如传真、电话、电子邮件等）。注意：如果要连接不同池的元素，必须使用消息流，不能使用顺序流。
关联 (Associations) 和 数据关联 (Data Associations)。

4. 数据 (Data)

数据主要指执行业务流程时需要或产生的信息。

BPMN 中有四种数据类型：数据对象、数据输入、数据输出和数据存储。例如，成功执行“下订单”任务会产生采购订单、发票、收据等数据。BPMN 提供了明确的方式来管理数据状态（如实例化、完成、删除等）。

5. 辅助元素

组 (Groups)：带有虚线边框的框，用于按不同类别对形状进行分组，不影响流程逻辑。
文本注释 (Text Annotations)：用于向流对象添加额外细节，不影响流程流向。

实战案例：True Aqua 蒸馏水公司订单流程

为了更直观地理解 BPMN，我们来看一个实际案例。

背景：True Aqua 蒸馏水公司希望在 12-18 个月内将市场份额从 5% 提高到 10%。为此，他们决定改进蒸馏水订购流程以提高运营效率和客户满意度。

流程描述：

客户可以通过拨打订购热线或发送电子邮件来订购蒸馏水。目前 90% 的订单来自电话，10% 来自电子邮件。
接收订单的客户服务助理会检查客户是现有客户还是新客户。如果是新客户，助理会在处理订单前为其创建客户账户。
蒸馏水的配送每周三进行一次。因此，每周三早上，客户服务助理会将订单转发给物流部进行配送。
物流部经理收到订单后，安排工人管理不同订单，打印并发布时间表。
工人接收指令并将水配送给客户。

以下是该流程的 BPMN 业务过程图：

推荐工具：Visual Paradigm

要高效地创建和管理 BPMN 图表，选择合适的工具至关重要。Visual Paradigm 是一款功能全面、易于使用的 BPMN 设计器，适用于所有人员和项目。

为什么选择 Visual Paradigm？

Visual Paradigm 提供了完整的 BPMN 支持，并集成了报告生成、术语表管理、团队协作等功能。它与 UML、思维导图、决策表、CMMN 等其他开放标准无缝集成。此外，其独特的图表动画和模拟功能可以让流程图“动”起来。

强大的业务流程改进工具

全面支持最新 BPMN 2 符号。
通过子流程进行流程钻取。
将流程映射到任何标准，如用例、用户故事、线框图等。
将重要关键词链接到集中式的术语表仓库。

有用的建模与分析功能

记录工作程序。
执行 As-is（现状）和 To-be（未来）流程分析。
自动生成 RACI 和 CRUD 图表。
结合其他相关开放标准进行业务流程改进，如思维导图、客户旅程映射。

高级实用的 BPMN 工具

使用流程动画工具让业务流程动起来。
使用流程模拟器分析业务流程。
自动生成报告或使用报告设计师（Doc. Composer）进行高级自定义报告生成。

全球信赖

Visual Paradigm 是国际 IT 大奖得主，受到数百万用户、政府单位、蓝筹股企业以及商业和 IT 顾问的信任。它支持跨平台（Windows, Linux, Mac OS 等），是企业架构、业务流程改进和全软件开发生命周期的一站式解决方案。

结论

BPMN 作为一种标准化的图形化建模语言，极大地简化了业务流程的表达和理解。通过清晰地定义事件、活动、网关和数据流，BPMN 帮助组织消除沟通障碍，提高流程透明度，并为持续改进奠定基础。

结合像 Visual Paradigm 这样强大的工具，业务分析师和管理者不仅可以轻松绘制符合国际标准的 BPMN 图表，还能通过模拟、动画和自动化报告功能，深入分析流程瓶颈，实现真正的业务价值提升。无论是小型初创公司还是财富 500 强企业，掌握 BPMN 并善用专业工具，都是迈向高效运营的关键一步。
