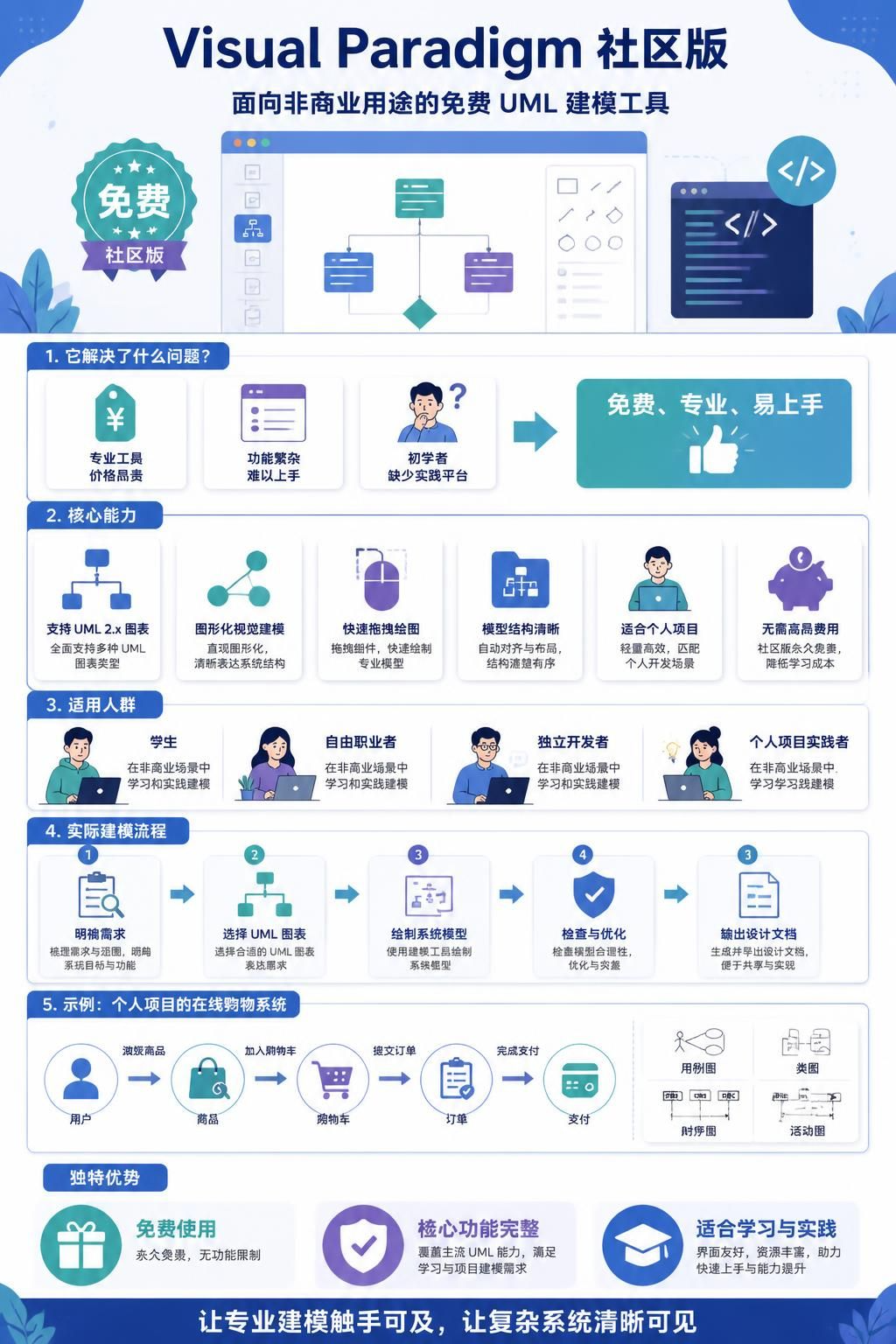

掌握免费 UML 建模：Visual Paradigm 社区版完全指南

引言

在软件工程和系统设计中，统一建模语言（UML）是沟通复杂系统架构、业务流程和数据结构的通用语言。然而，许多专业的建模工具往往价格昂贵，或者功能过于繁杂，让初学者和独立开发者望而却步。Visual Paradigm 社区版（Community Edition） 正是为了解决这一痛点而生。它是一款功能强大的免费 UML 工具，专为非商业用途设计，提供了绘制所有 UML 2.x 图表所需的核心功能。

无论您是学生、自由职业者，还是希望在个人项目中实践最佳建模实践的开发者，Visual Paradigm 社区版都能为您提供专业级的建模体验，而无需支付高昂的费用。本文将深入探讨如何利用这款工具进行高效的视觉建模，涵盖关键概念、实际操作示例以及其独特的功能优势。

Design API with the Class Diagram tool. With no redundant widgets on the screen, you can design freely in a large diagram editor.

为什么选择 Visual Paradigm 社区版？

一站式解决方案

Visual Paradigm 不仅仅是一个绘图工具，它是一个真正的建模环境。它将您所需的一切功能整合在一个平台中，确保从需求分析到系统设计的全过程流畅无缝。

全面的 UML 支持

社区版支持绘制任何 UML 2.x 图表。这意味着您可以使用同一套工具来处理结构图（如类图、组件图）和行为图（如序列图、活动图），保持项目文档的一致性。

真正的建模能力

与简单的绘图软件不同，Visual Paradigm 强调“建模”而非“画图”。它支持元素复用、语法检查、子图表创建以及设计工件引用。这些功能确保了模型的正确性和可维护性，帮助您建立多层次抽象的设计体系。

高效便捷

开发团队深知效率的重要性。界面设计精简，去除了冗余的小部件，让您可以在宽敞的图表编辑器中自由设计。每一个点击和拖拽都经过精心优化，旨在提升您的工作效率。

跨平台兼容

无论您使用的是 Windows、Mac OS X 还是 Linux，只要平台支持 Java，您就可以运行 Visual Paradigm。这种跨平台特性确保了团队协作时的无障碍衔接。

资源目录：快速绘图的秘密武器

快速创建精美图表

只需几次鼠标点击，您就可以在短时间内创建出令人惊叹的图表。资源目录（Resource Catalog） 是您实现最大效率和最高质量设计的秘密武器。Visual Paradigm 以用户为中心进行设计，确保设计旅程的每个方面都尽可能无缝且高质量。通过预定义的模板和常用元素库，您可以避免从零开始构建每个形状，从而大幅缩短建模时间。

真正的建模工具 vs 绘图工具

我们构建的是建模软件，而非绘图工具

如果您曾经使用过真正的建模软件，您就会欣赏它对建模工作的巨大帮助。Visual Paradigm 允许您在不同的模型中复用元素，通过语法检查确保设计的正确性，利用子图表建立多层抽象，并添加对设计工件的引用等。这是一款旨在产生卓越成果的 UML 工具。

元素引用：建立连接

Visual Paradigm 是一款功能齐全的 UML 软件，允许您在 UML 模型元素之间以及外部资源（如网页和物理文件）之间建立链接。这种关联性使得模型不再是孤立的图形，而是与项目其他部分紧密相连的知识库。

核心概念与实例解析

为了帮助您更好地上手，以下是几个在 Visual Paradigm 社区版中常用的核心图表类型及其应用场景：

1. 类图 (Class Diagram)

用途：用于描述系统的静态结构，展示类、属性、方法以及类之间的关系（如继承、关联、聚合）。
示例场景：在设计一个电商系统的后端 API 时，您可以使用类图来定义 User、Product 和 Order 类及其相互关系。

2. 序列图 (Sequence Diagram)

用途：展示对象之间交互的时间顺序，强调消息传递的流程。
示例场景：描绘用户登录过程：用户输入凭证 -> 前端发送请求 -> 后端验证数据库 -> 返回令牌。这有助于发现逻辑漏洞或性能瓶颈。

3. 用例图 (Use Case Diagram)

用途：从用户角度描述系统功能，展示参与者（Actor）与用例（Use Case）之间的交互。
示例场景：在项目初期，用于与客户沟通系统范围，明确“管理员”可以“管理用户”，而“普通用户”只能“查看个人资料”。

4. 实体关系图 (ERD)

用途：虽然严格来说不属于 UML，但 Visual Paradigm 社区版支持 ERD，用于数据库设计。
示例场景：设计数据库 schema，定义表结构、主键、外键以及表之间的一对多或多对多关系。

功能对比：社区版 vs 模型器版

了解社区版的限制有助于您合理规划使用场景。以下是主要功能对比：

功能	社区版 (FREE for non-commercial use)	模型器版 ($6 / Month for ANY purposes)
用例图	✔	✔
类图	✔	✔
序列图	✔	✔
通信图	✔	✔
状态机图	✔	✔
活动图	✔	✔
组件图	✔	✔
部署图	✔	✔
包图	✔	✔
对象图	✔	✔
复合结构图	✔	✔
时序图	✔	✔
交互概述图	✔	✔
实体关系图 (ERD)	✔	✔
SysML 需求图	✔	✔
SysML 块定义图	✔	✔
SysML 内部块图	✔	✔
SysML 参数图	✔	✔
业务概念图	✔	✔
打印	✔ *	✔
图像导出 (PNG, JPG)	✔ *	✔
业务流程建模 (BPMN)		✔
数据流图 (DFD)		✔
流程图制作器		✔
团队协作 (云/本地)		✔
图表审查和评论		✔
任务管理		✔
项目术语管理		✔
文本分析		✔
EPC 图		✔
流程概述		✔
组织结构图		✔
网络图		✔
机架图		✔
维恩图		✔
平面图制作器		✔
	免费下载	免费试用

* 社区版生成的打印件和图像中会出现单行水印

谁在使用这款优秀的 UML 软件？

Visual Paradigm 受到全球数百万用户的信赖，用户群体涵盖敏捷初创公司、顾问、财富 500 强企业、大学和政府机构。其广泛的适用性证明了其在专业领域的可靠性。

结论

Visual Paradigm 社区版为需要高质量 UML 建模工具的用户提供了一个极具吸引力的选择。尽管它是免费版本，但其提供的核心 UML 2.x 支持、跨平台兼容性以及真正的建模功能（如元素引用和语法检查）使其远超一般的绘图工具。对于个人学习者、非商业项目或小型团队而言，它是一个理想的起点。通过充分利用资源目录和元素引用功能，您可以显著提高建模效率，确保设计文档的专业性和准确性。立即下载并开始您的可视化建模之旅吧！
